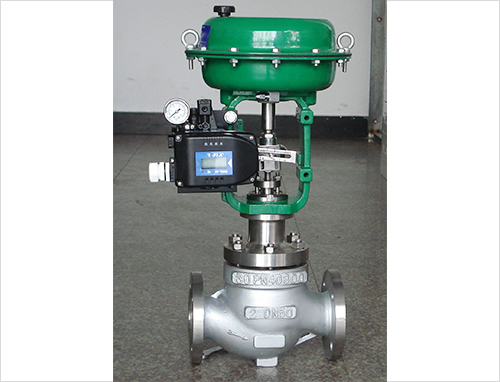

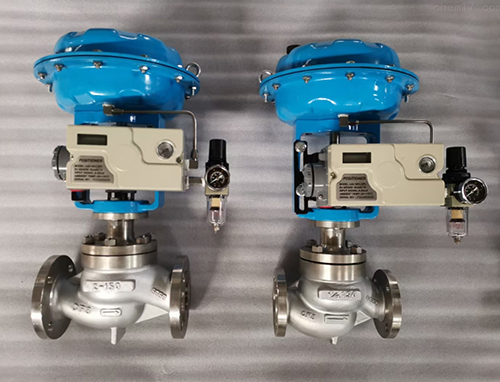

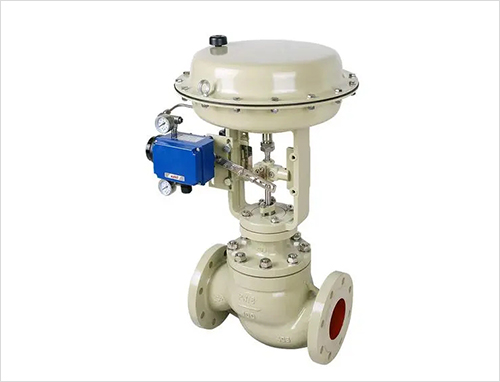

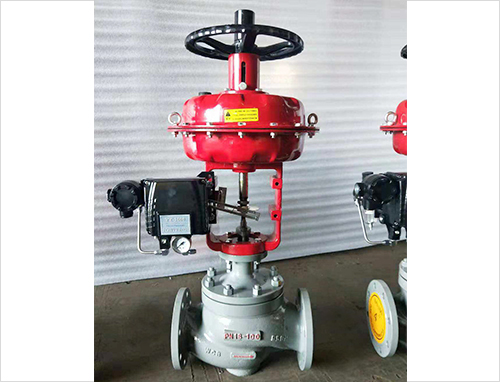

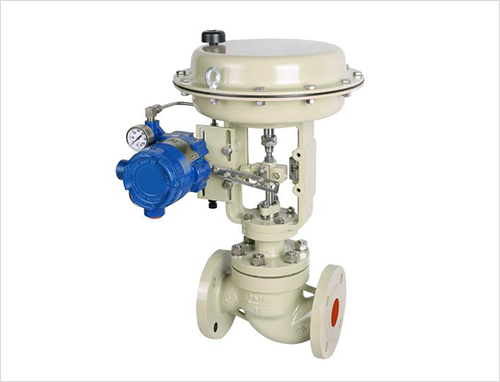

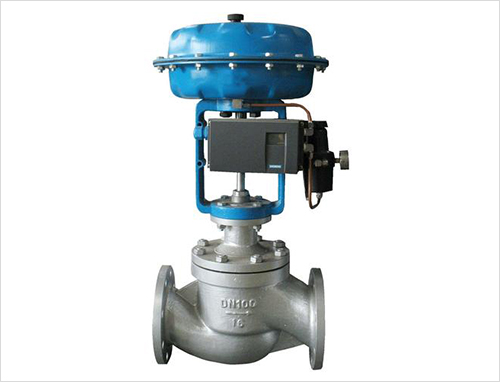

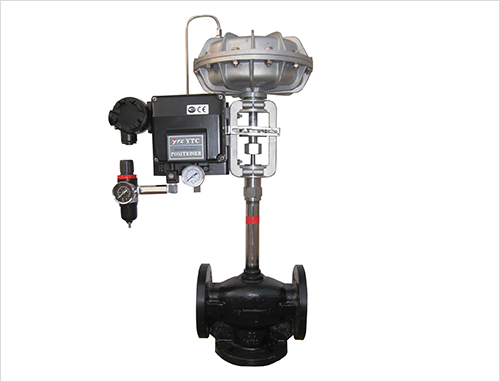

【氣動雙座調節閥簡介】

氣動雙座調節閥主要采用雙導向系統結構，配用ZHA/B多彈簧簿膜執行管理機構。具有經濟結構設計緊湊，安裝一個高度低，動作靈敏等優點。雙座閥有上、下兩個閥芯球，流體相互作用可以在上、下閥芯上的推力，其方向相反而影響大小比較接近，不平衡力變化很小，允許壓差大，額定工作流量相關系數比同口徑的單座閥大，但該閥的泄漏較單座閥大。適用于對泄漏要求不太嚴格，閥門前后壓力差較大的清潔介質場合。

氣動雙座調節閥主要可分為技術標準型、調節安全切斷閥、波紋管進行密封型、夾套保溫型等 多種不同品種。產品選擇公稱工作壓力進行等級有PN10、16、40、64;閥體口徑管理范圍DN20~300。適用流體進行溫度由-196℃~+560℃范圍內通過多種產品檔次。漏星的標準是IV或VI。流量管理特性為線性或等百分比?？晒┻x擇的規格多種多樣。

【氣動雙座調節閥特點】

1、不平衡力小，允許學生使用壓差較大。

2、可調范圍大，固有可調比為50% 。

3、氣動控制薄膜雙座調節閥，工作時穩定性好。

4、執行機構采用多彈簧結構，高度降低30%。重量減輕30%。

5、閥體按流體系統動力學基本原理進行設計的等截面低流阻流道，額定流量相關系數大。

6、波紋管密封氣動控制閥對移動閥桿形成完全密封，阻止流體泄漏。

7、保溫夾套型氣動雙座調節閥，用于研究流體進行冷卻后易結晶、凝固過程中造成嚴重堵塞的場合。

8、有兩個閥芯和閥座，使用“四通”閥體，可以很容易地從正面安裝改為反向安裝，并且可以將氣關閥改為氣開閥。

【氣動雙座調節閥工作原理】

氣動雙座調節閥閥座有上、下兩個閥芯，流體從閥體進行左側可以流入，通過調整閥座和閥芯后，由右側活動流出。它比公稱通徑的單閥座控制閥可以通過更多的介質流動，流量能力在20% 到25% 左右。介質相互作用在上下閥芯上的力可以通過互相進行抵消，所以不平衡力小，運行壓差大。

型號氣動雙座調節閥選型請?zhí)峁┬畔⒓夹g(shù)發展要求，氣動薄膜雙座調節閥工作基本原理、結構設計尺寸圖請向工作管理人員索要電子數據樣本。
